Смотр от SuperBrain1997 - Электроника КР-05(Клон ZX Spectrum 48k)

Всем здравствуйте, как обычно с вами Нейрбов и уже традацией будет, что я снова буду писать про клон ZX отечественного производства. Перед началом осмотра извинюсь за сильную задержку статьи, был занят некоторыми делами, но кого это интересует впрочем....

И наш сегодняшний гость в нашем блоге называется Электроника КР-05

Выглядит конечно очень уж примитивно, но тем не менее

Небольшое пояснение относительно названия: КР-05 как можно догадаться по нумерации далеко не первый компьютер в этой серии, а на самом деле все КР с 01 по также имели место быть, однако являлись серийными версиями компьютера Радио 86РК, а КР-05 единственный в серии представлял из себя клон ZX Spectrum 48k.

Достался в следующей комплектации:

- Сам компьютер КР-05
- Мануал
- Кабель подключения к магнитофону
- Кабель подключения к Ч/Б телефон
- Блок питания
- Кассета с программами
- Принципиальные и монтажные схемы
- (Самостоятельно доделал) Кабель RGB->SCART для подключения к телевизору

Рассмотрим нашего товарища поподробнее, как мы видим дизайн блока стал совершенно иным, и честно говоря при покупке я думал что у него будет очень плохое качество пластика, но на самом же деле в этом смысле здесь все нормально. Давайте еще посмотрим на клавиатуру, сразу нужно заметить что клавиатура копирует оригинал именно 48k, а не Spectrum+, второе на что надо обратить внимание так это на то что на клавиатуре присутствуют только символы, и никаких команд Бэйсика на ней нету, все команды на самом же деле написаны в мануале в Приложении 2, без понятия правда зачем так было сделано, наверное удешевление

Интересно что у нас на передней панели вынесена отдельно кнопка сброса, не знаю конечно насколько это удобно или нет, но мне предпочтительнее чтобы сброс был на задней стороне, там где располагаются разъемы.

И раз уж раз пошла речь о разъемах, то давайте посмотрим и на них:

Что интересно, разъемы здесь впаяны прямо в плату вместо припаянных к плате проводков и вывода на разъем

Что очень сильно радует - все разъемчики это DIN5 и ни одного разъема типа DIN7. Радует потому что DIN7 довольно таки трудно достать.

Посмотрим слева направо на сами разъемы:

~15V - разъем для подключения блока питания. Насколько я понял никаких 15 вольт там нету, а скорее всего стандартные 5, потому как даже если подать 9 вольт, то уже перестает работать, но на удивление запускается.

IN\OUT - разъем для записи и чтения с магнитофона. Распайка нестандартная, запись и чтение перепутаны местами, однако как я понял так было изначально задумано. Если у вас сохранился кабель из комплекта то большой проблемой нестандартная распайка не будет.

GAME - вот тут посложнее, порт для подключения джойстика, однако же я так и не понял для какого именно типа, Sinclair или Kempston. Потому что ни тот ни другой не работали.

VIDEO - вполне логично что это видеовыход типа RGB. Обычное дело для отечественных клонов ZX.

Теперь мы с вами посмотрим на то, что у нас снизу:

А снизу у нас написано, что произведен клон в 1993 году в июне месяце. Имеет порядковый номер 071, стало быть из первой или второй партии. Удивительно даже. Каким тиражом производился правда сказать довольно сложно. Подтверждение номеру можно также найти и в мануале:

Можно посмотреть более точно, когда этот экземпляр был выпущен: 27 июля 1993 г.

Машине получается 24 года от роду. Сам же агрегат произведен на Ульяновском Радио-Ламповом Заводе.

Если же переходить на внутренности клона, то мы опять же обнаруживаем поразительное сходство с платой Зонова ( Ленинград 1 ) практически на 90-95%

Обращаю внимание что ПЗУ построено на 8 микросхемах слева

Отличие состоит только лишь в том что микросхемы расположены несколько в ином порядке и к тому же клон представляет из себя своеобразный моноблок, то есть плата клавиатуры вделана прямо таки в корпус, а не выведена на отдельную.

Еще нужно сказать что в мануале написано что в компьютере используется оригинальный Z80, но по факту внутри стоит КР1858ВМ1, это не принципиально конечно, просто обратил на это внимание:

Самый обычный КР1858ВМ1 произведенный в 1993 году

На этом пока приостановим разговор о самой машине и посмотрим что у нас еще шло в комплекте:

Дальше рассмотрим блок питания для непосредственно машины, он представляет из себя типичный AC-адаптер, где все сведено в один корпус с торчащими короткими вилочками. Надо сказать не поддерживаю такое, это очень не удобная вещь, в розетку такое влезает с большим трудом, если не иметь удлинительной штуки. Насколько я понял БП дает 5 вольт, но я могу ошибаться. Единственным пожалуй плюсом тут является то, что провод довольно длинный

Идем дальше, дальше у нас идет кабель подключения к ЧБ-телевизору, который представляет из себя DIN-5 кабель:

Интересно только то что распаяно на нем всего три штыря, остальные два нет. Поэтому он для ЧБ телевизоров предназначался, для цветных надо было допаивать остальные два. Но вообще надо сказать чтобы такой кабель работал то надо было дорабатывать сам телевизор и распаивать разъем самому. Так что сейчас эта штукенция бесполезна по-большому счету.

Пройдемте дальше, затем у нас идет магнитофонный кабель:

Поскольку распайка на магнитофон нестандартная, то кабель тут просто жизненно необходим, но надо сказать что подключение может осуществляться двумя способами, то есть если кабель подключать обратной стороной то на спектрум клонах с обычной распайкой будет работать. Однако же тут три DIN5-разъема, один втыкается в сам клон, остальне два чтение и запись соответственно в магнитофон.

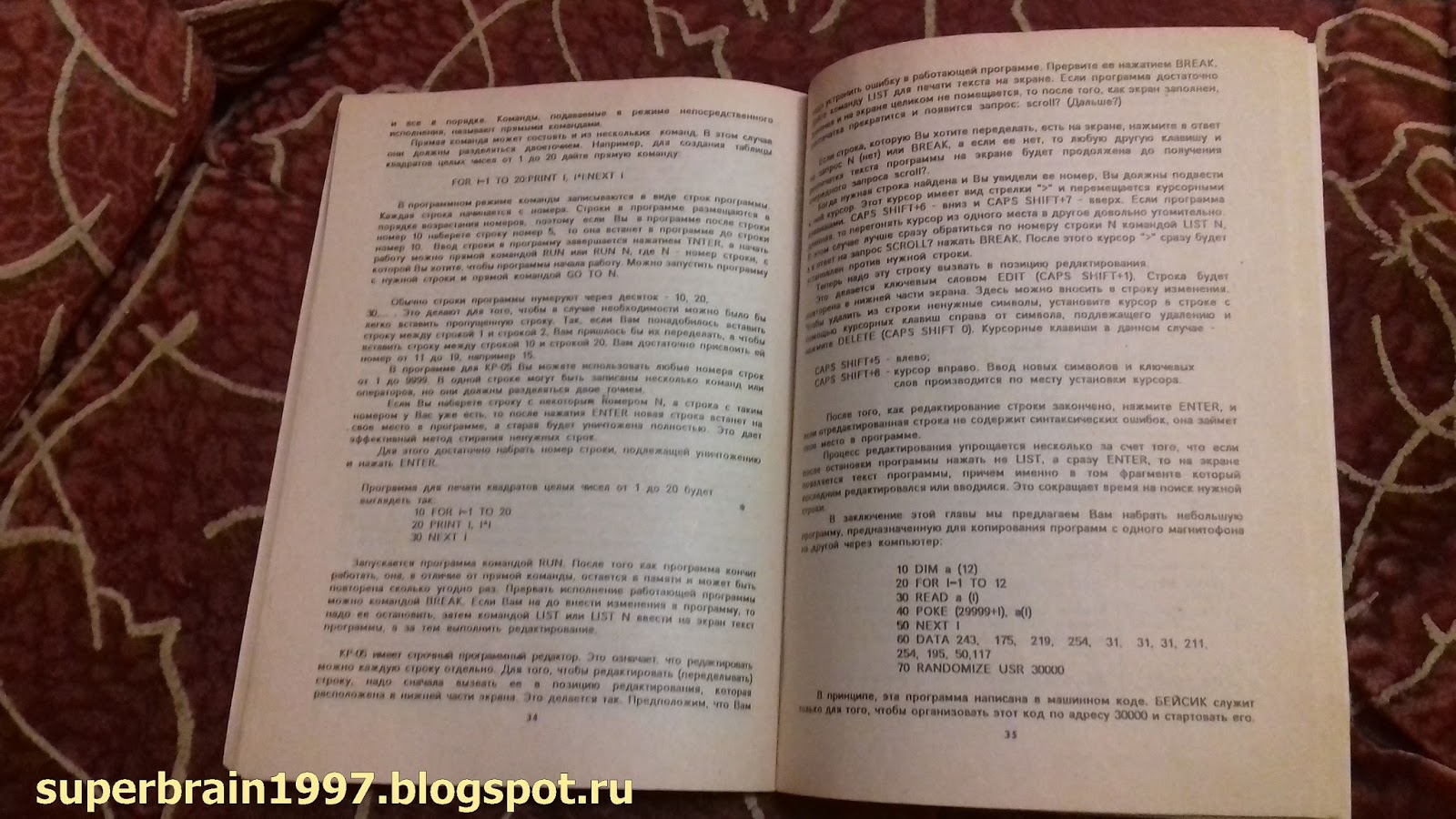

Мануал. Знаю, тут качество некоторых страниц вышло все таки не шик, возможно я потом перефонграфирую или же сделаю скан, а пока ловите так, мб пригодится кому:

Вы все еще с нами? Тогда продолжим:

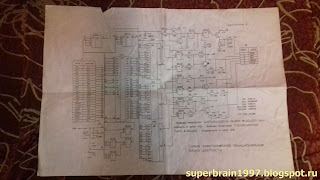

Монтажные и принципиальные схемы которые идут в качестве приложения в мануале, но почему-то отдельными листами. Особо сказать нечего, просто выложу их сюда:

Вот как-то так.

Поехали тем не менее дальше: Кассета с программами

Как не удивительно, кассета опять таки фирмы ТАСМА, ирония в том что такой же фирмы кассета была с РОБИ 48к в комплекте.

Как можно заметить на листке написано содержание кассеты, но если не видно то я напишу:

TF-COPY88 - копировщик, который нестандартно идет в начале кассеты, а не в конце как на многих сборниках

Fred Loader - хорошая бродилка в лабиринте

Krakout - арканоид с видом сбоку

Video Pool - довольно приличный и интересный бильярд

Все игры кроме последней идут на кассете по два раза, не знаю зачем, наверное на случай что может плохо записаться или же размагнитится. Но это повлияло на то, что на кассете не 8 программ, а всего 4. Тем не менее программы не самые плохие стоит сказать, так что на первое время нормально.

Ну вроде как всю комплектацию я вам показал, теперь можно посмотреть что у нас внутри.

Включая машину мы с вами понимаем, что звук клон выводит на внутренний динамик а не на телевизор, о чем говорят щелки при нажатии клавиш изнутри корпуса.

Титульный экран изменен внутри с оригинального на на "<1991 КР-05>"

Надо сказать что это только на скриншоте так темно, на деле фон обычного светло-серого цвета

По какой-то причине здесь также плавает изображение, но все не так плохо как было на Спектре 48, так что впринципе это почти незаметно и на работоспособность и восприятие практически не влияет.

Пожалуй в плане совместимости клон лучше чем Спектр 48, но слабее Дубны, то есть примерно 40% программ работает лично на моем клоне. Честно говоря не знаю было ли так на всех экземплярах, но лично на моем так. Причем опять таки независимо от того, загружается программа с ленты или с телефона/ноутбука в виде mp3\wav файла.

В итоге я могу сказать что не самая худшая машина, но и не лучшая. Пока эталоном для меня остается РОБИ 48к как практически идеальный клон.

Как всегда в конце статьи также выкладываю и видеоверсию статьи, снята гораздо раньше чем вышла статейка, так что незначительные отличия вполне могут быть.

Я еще раз хочу извиниться что статья писалась очень долго( с декабря по март ). Обленился немного, ну и отсутствие вдохновения на самом деле тоже свою роль сыграло.
